Ghidul de montaj se aplică următoarelor sisteme:
- Ghene din gips-carton (placări independente) pe structură de profile UW/UD sau CW/UW
Etapa 1: Trasarea și montarea structurii metalice pentru ghenă
Pasul 1: Trasarea poziţiei profilelor de ghidaj (UW sau UD)
Se trasează pe planșeu poziţia de amplasare a ghidajelor UW / UD ţinând cont de grosimea și numărul de plăci de gips-carton ce urmează a fi instalate.

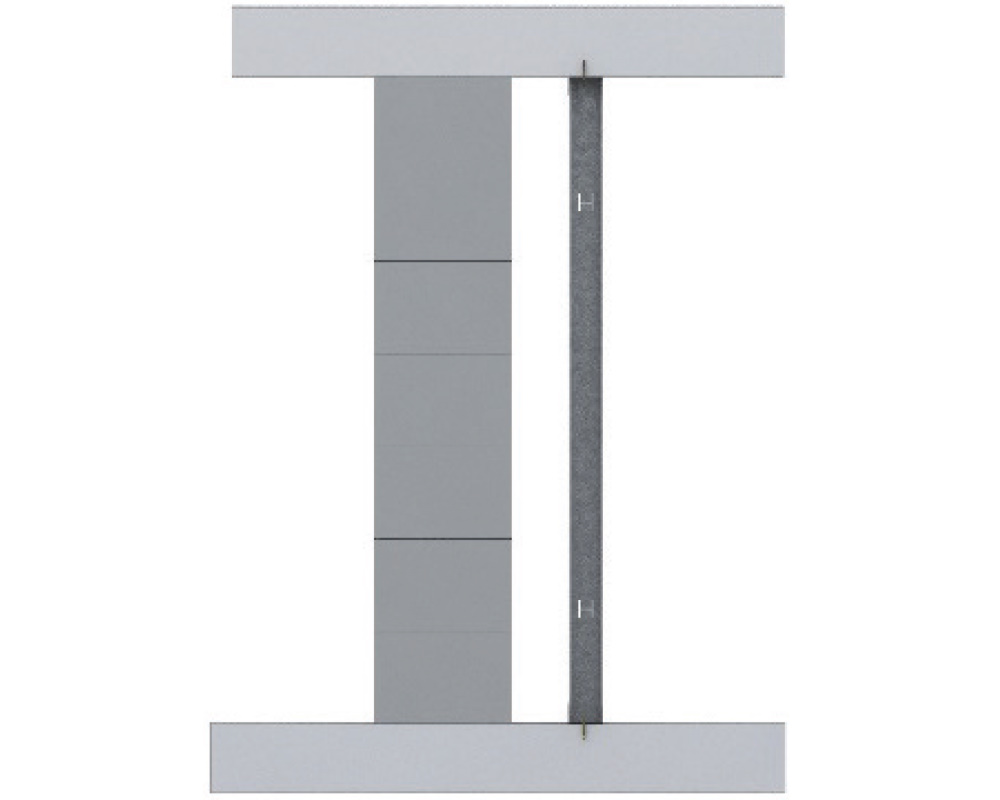

Pasul 2: Tăierea profilelor de montaj (CW sau CD)
Se taie montanţii CW / CD cu o lungime mai mică cu 10 mm decât distanţa dintre planșeu și plafon.

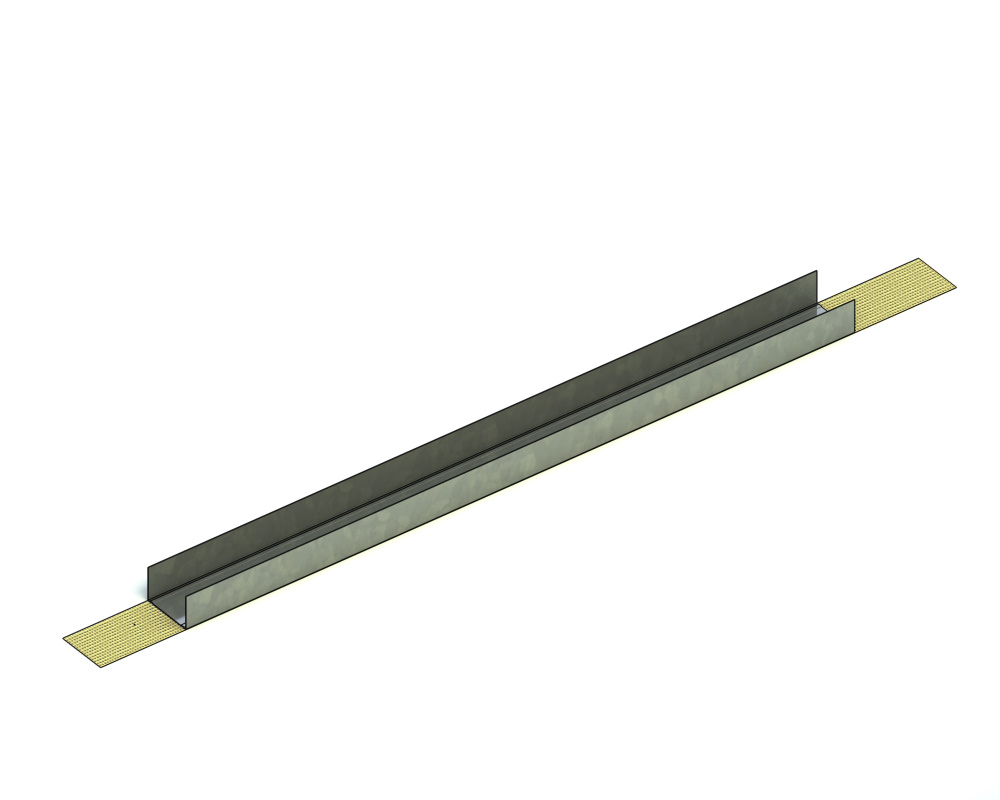

Pasul 3: Aplicarea benzii de etanșare
Se aplică banda de etanșare pe profilul ghidaj pentru îmbunătăţirea proprietăţilor acustice ale placării cu gips-carton.
Banda de etanșare se va aplica si pe profilele perimetrale verticale de pe capete, la contactul cu elementele masive.

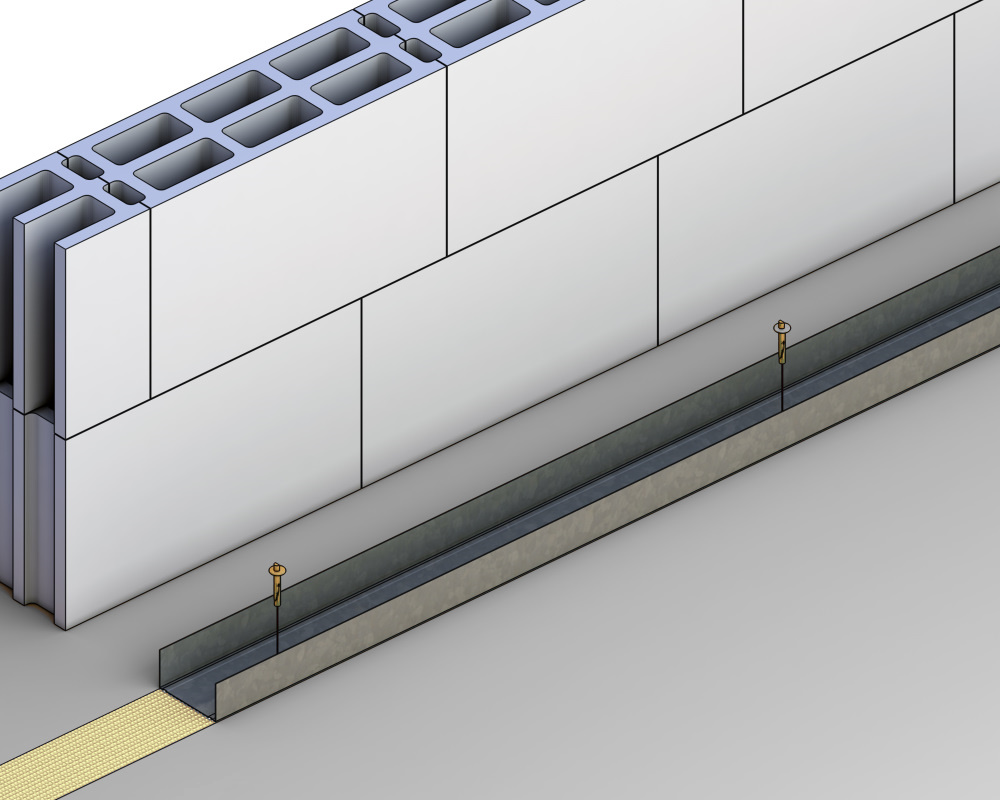

Pasul 4: Fixarea profilelor de ghidaj
Se fixează profilul de ghidaj pe planșeu și se fixează printr-unul dintre următoarele procedee:
- Mecanic la pas de 50 cm cu șuruburi cu diblu;
- Lipire în cazul în care suportul este curat și neted;
- Împușcare de dibluri.
Notă:
În cazul sistemelor cu rezistenţă la foc se vor utiliza doar elemente de fixare incombustibile sau certificate la foc (exemplu: diblu metalic, ancoră mecanică, etc).

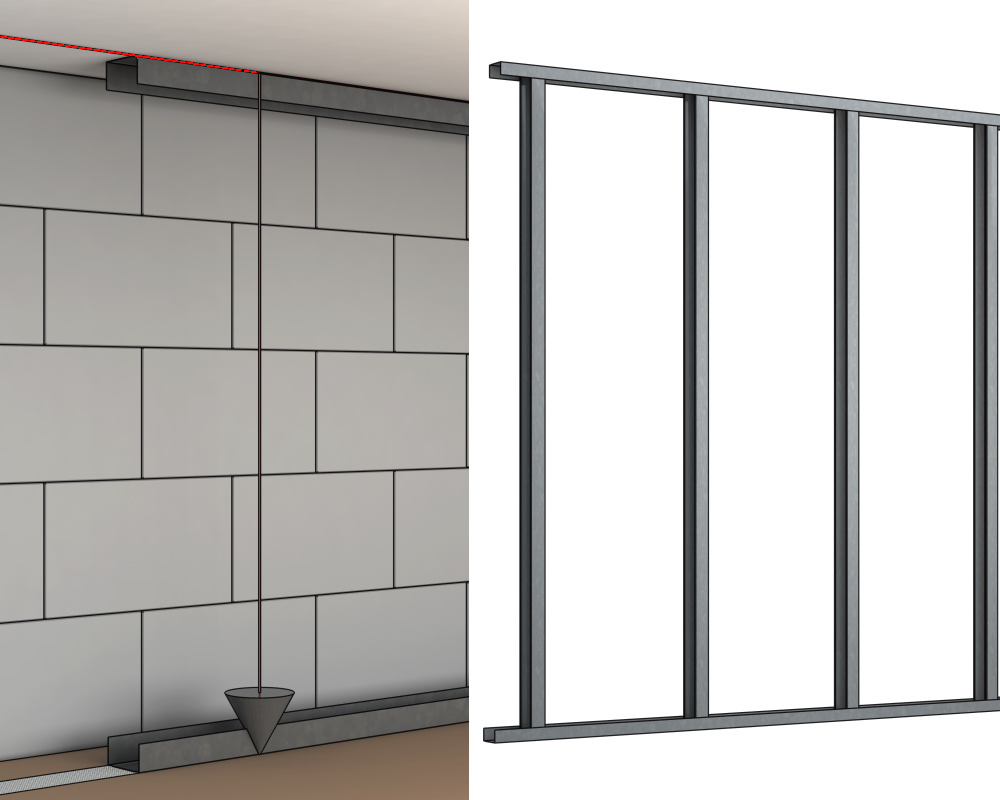

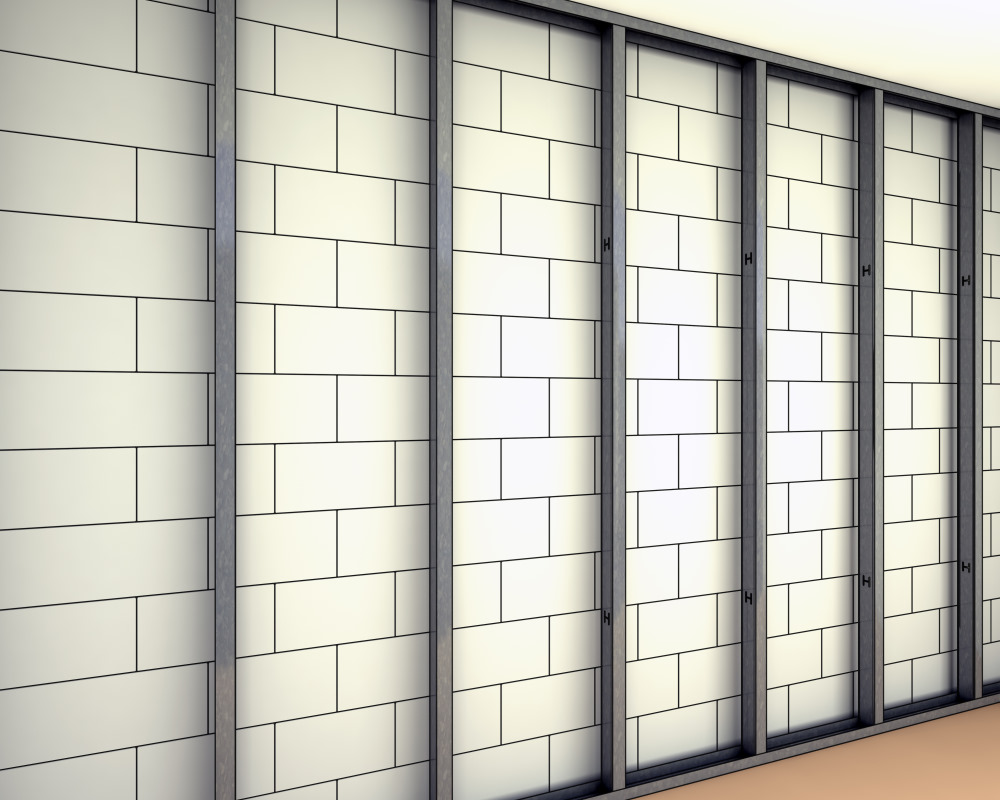

Pasul 5: Marcarea poziţiei profilelor de montaj
Se trasează atât pe planșeu cât și pe plafon poziţia profilelor montant în interiorul ghidajelor (interval de 60, 40 sau 30 cm după caz).
Etapa 2: Instalarea profilelor metalice

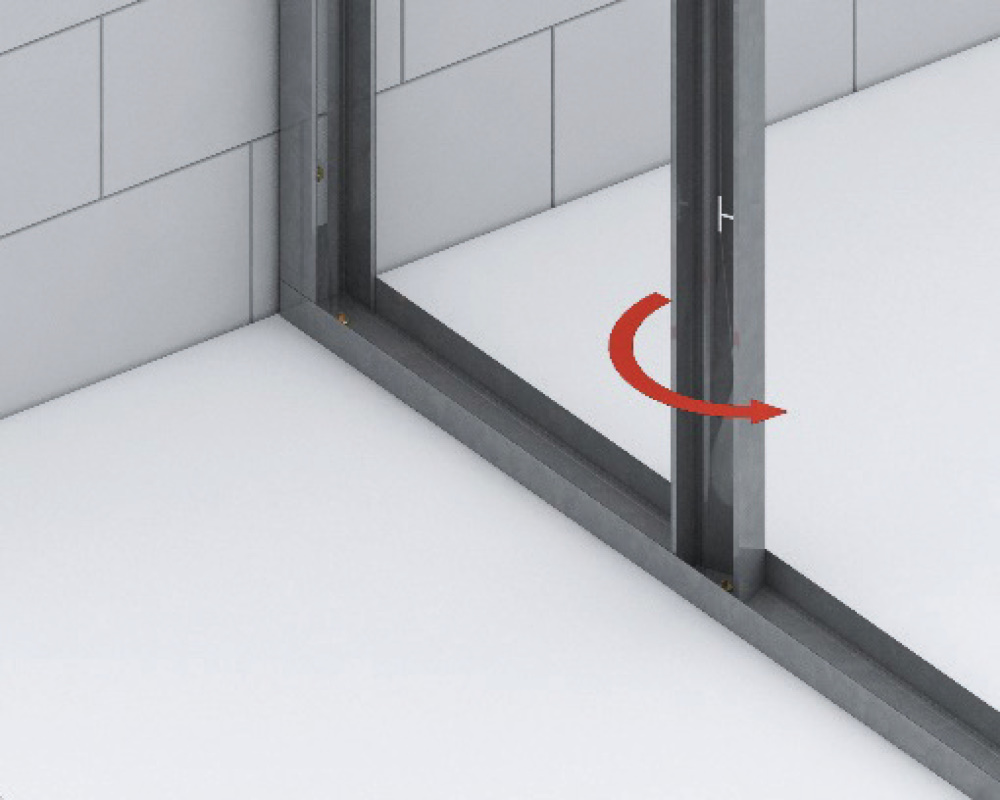

Pasul 2: Instalarea montanţilor
Se instalează pe poziţii profilele de montaj (profile CW sau CD, în funcţie de tipul de ghenă).

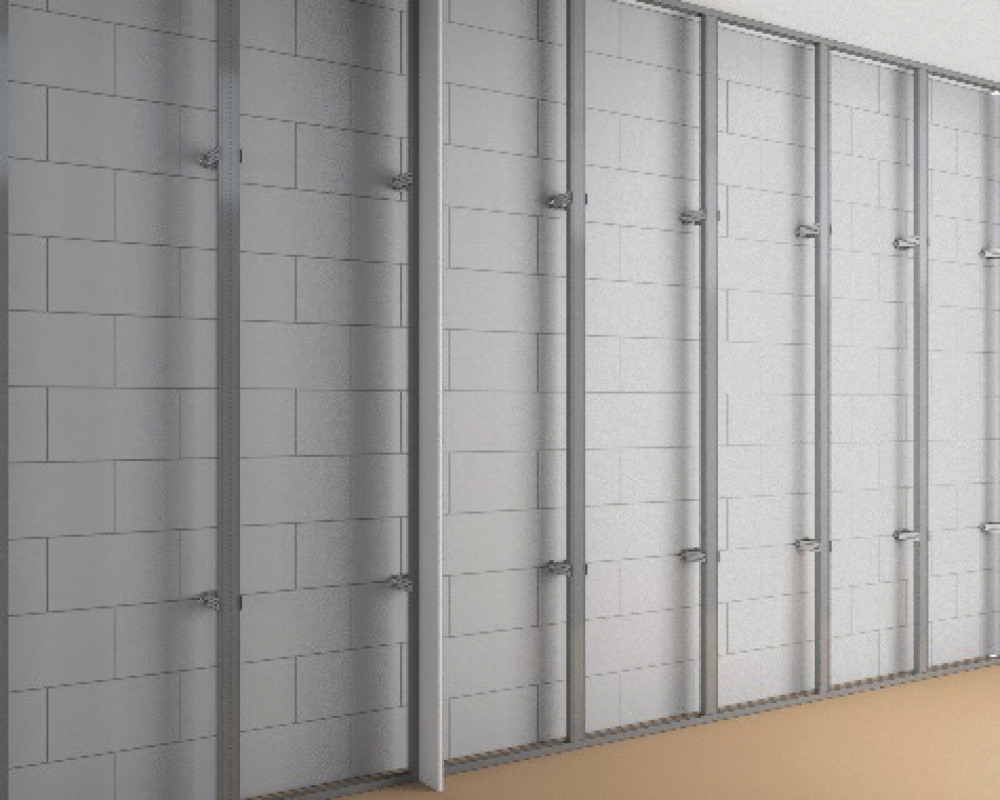

Pasul 4: Verificarea structurii
După fixarea montaţilor, se verifică planeitatea și verticalitatea structurii metalice astfel realizate cu ajutorul instrumentelor specifice (nivelă).

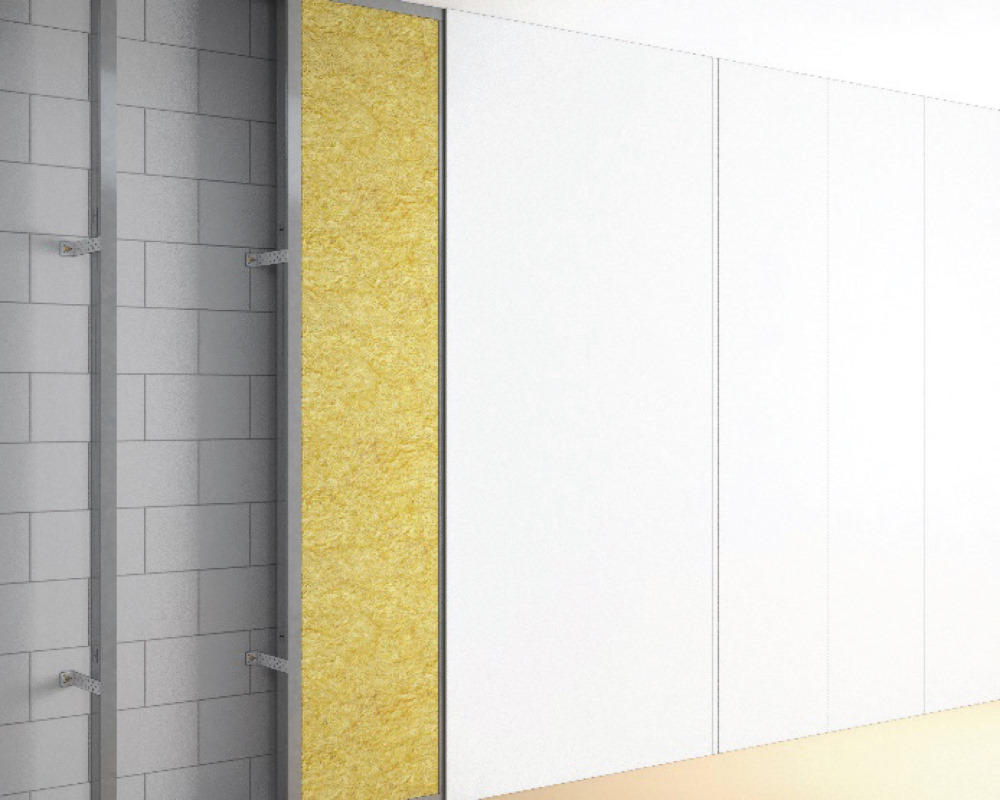

Etapa 3: Izolaţia termică și fonică
Pasul 1: Fixarea vatei minerale
- Se poziţionează stratul izolator de vată minerală între peretele suport și structura metalică înainte de a fixa plăcile de gips-carton;
- Se montează traseele de cabluri electrice și eventualele instalaţii.
Etapa 4: Tăierea plăcilor din gips-carton

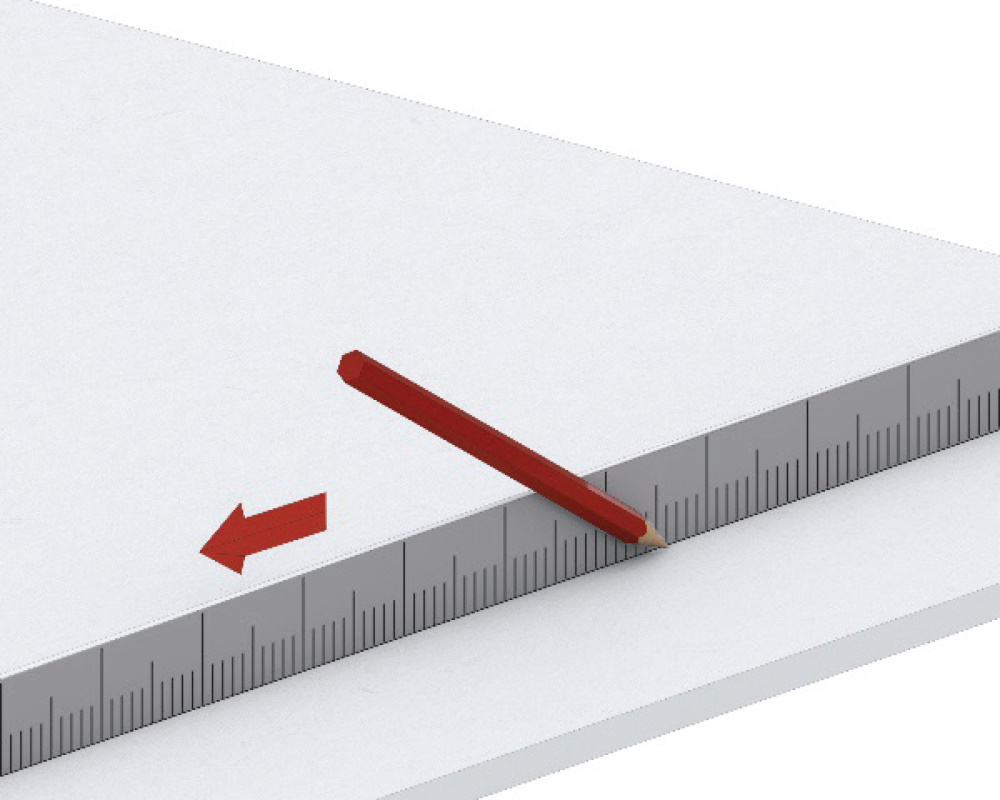

Pasul 1: Trasarea cu riglă și creion
Se trasează cu ajutorul creionului și riglei metalice partea ce urmează a fi decupată.

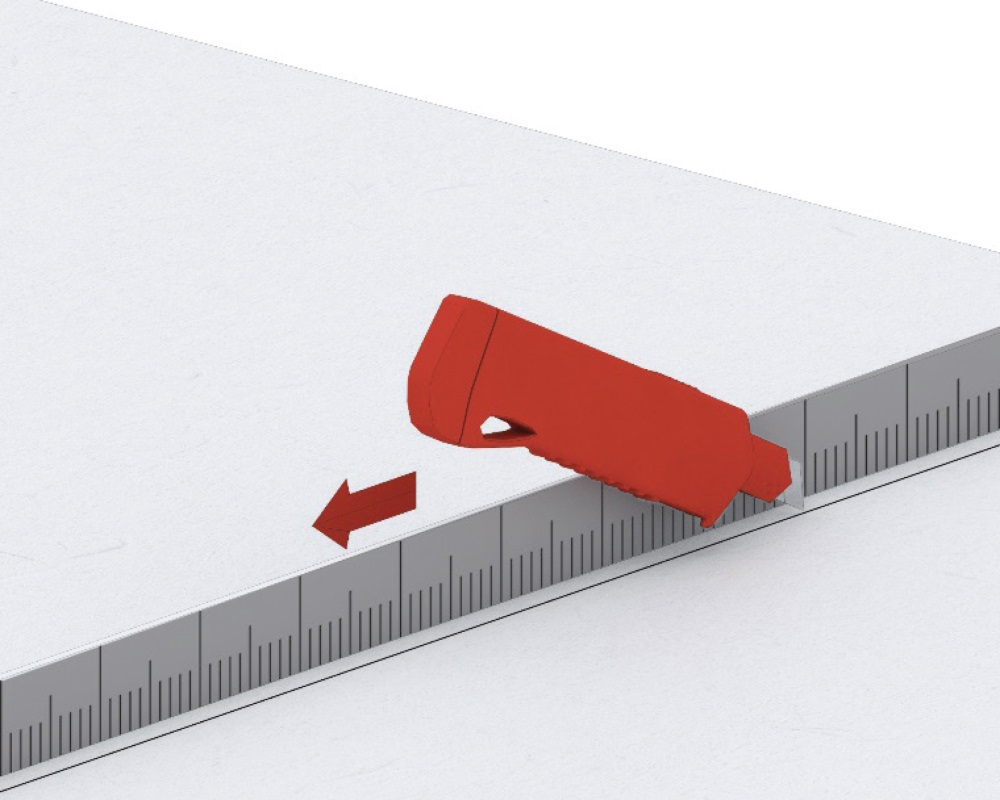

Pasul 2: Tăierea cartonului
Se taie cartonul de pe faţa plăcii cu un cuţit retractabil (cutter) ghidat de o riglă metalică.

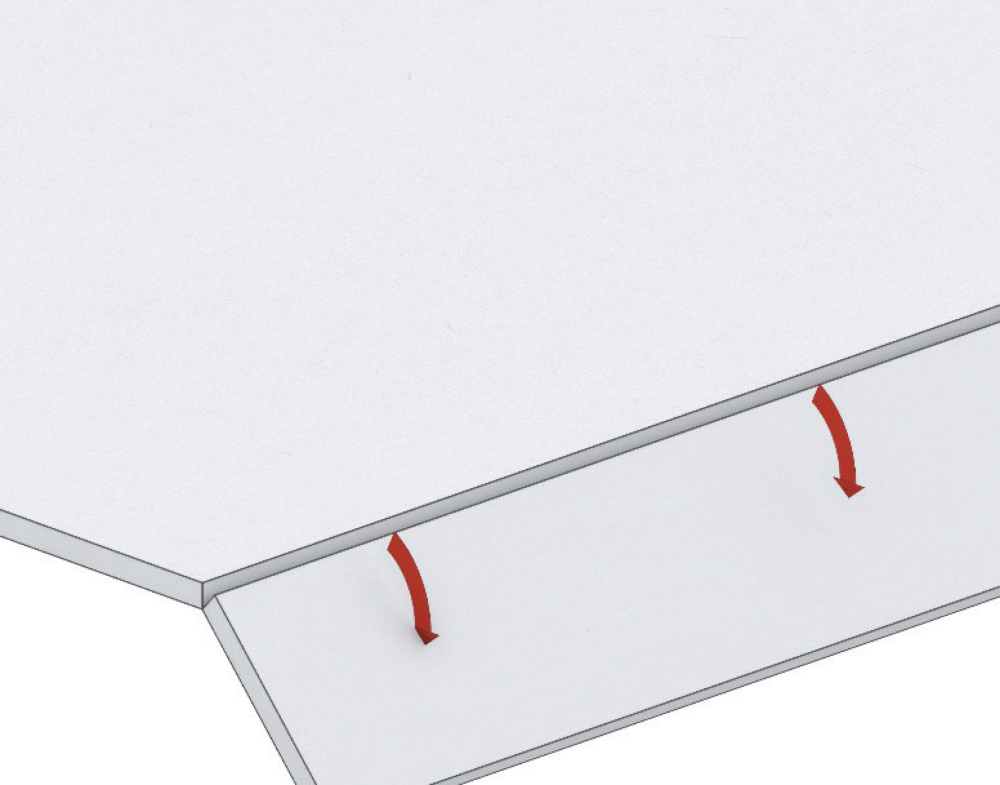

Pasul 3: Ruperea plăcii
Se rupe placa din gips-carton aplicând o lovitură scurtă.

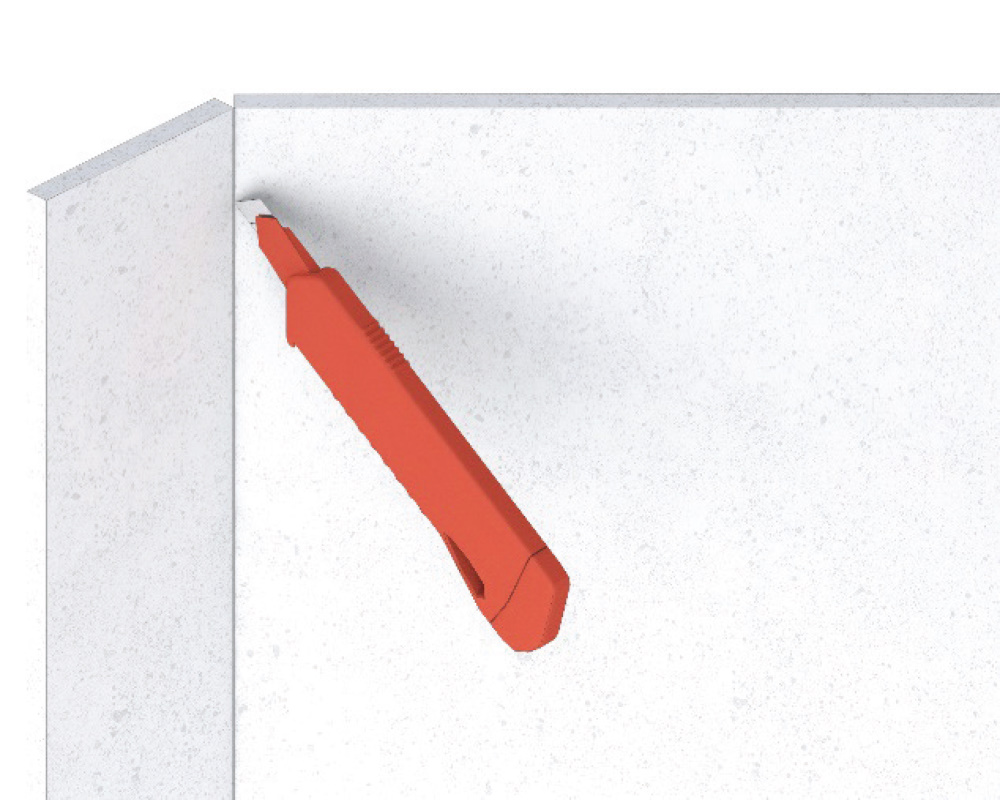

Pasul 4: Tăierea finală
Se taie cartonul de pe partea opusă.
Etapa 5: Montarea plăcilor din gips-carton pe structura metalică
Pasul 1: Poziţionarea plăcilor
Se poziţionează plăcile în poziţie verticală, lipite de montanţi și fixate până în plafon. În cazul în care este necesar decupajul dozelor electrice, este indicat să fie realizate înainte de montajul plăcilor, cu ajutorul unui fierăstrău pendular.

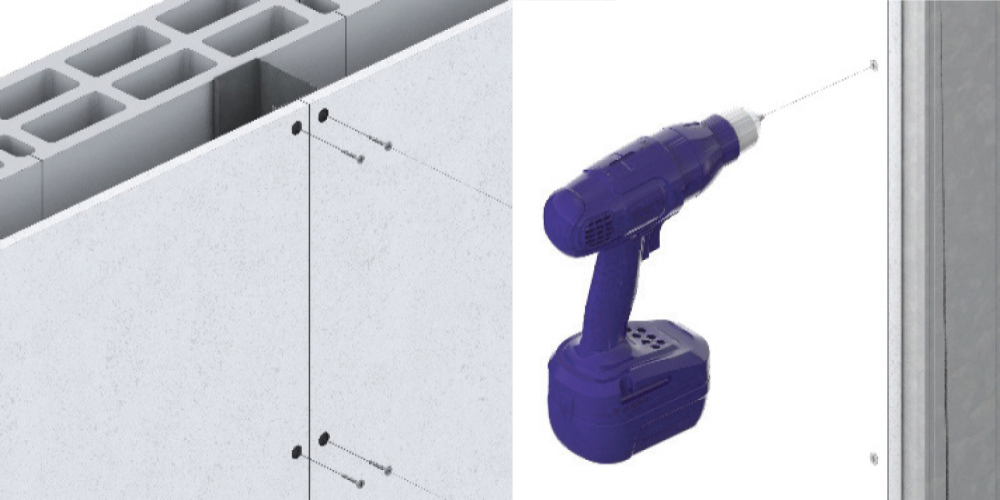

Pasul 2: Montarea plăcilor de gips-carton pe structura

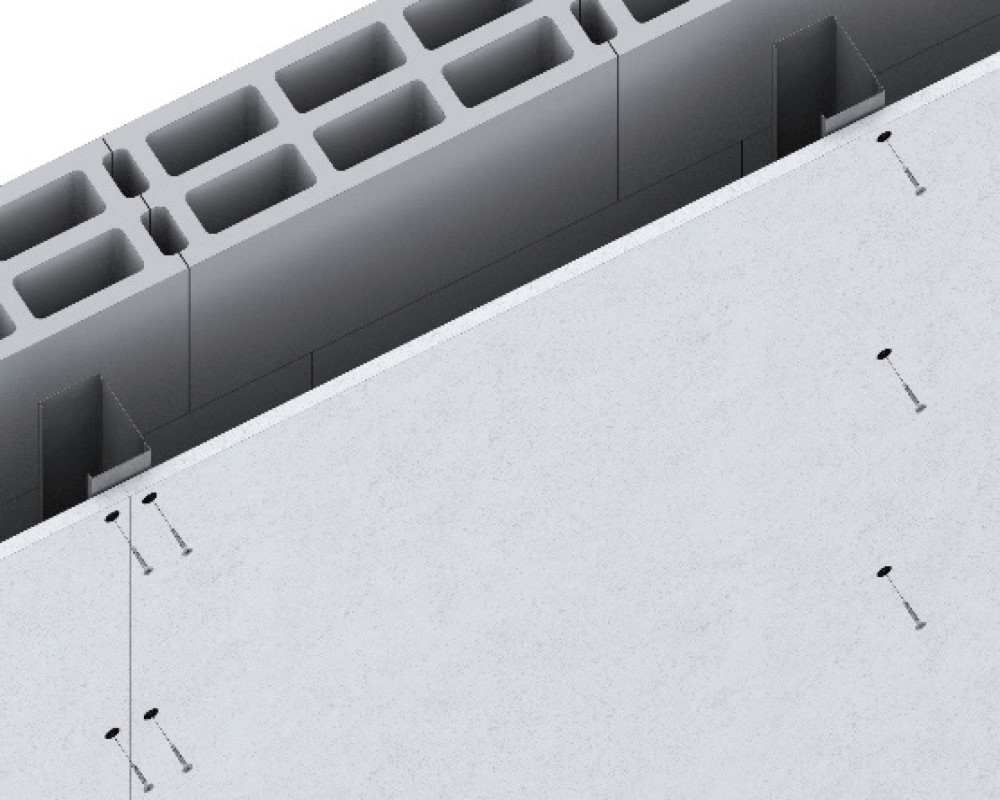

Se fixează plăcile pe profilele metalice cu ajutorul șuruburilor auto filetante:
- Distanţa dintre acestea pe verticală să fie de maxim 300 mm, indicat fiind 250 mm;
- Distanţa fată de marginea plăcii să fie de 10 mm;
- Se fixează atât pe profilele montant cât și cele de ghidaj, respectând ordinea de înşurubare de jos în sus la intervale constante.
Pasul 3: Straturile suplimentare de plăci (opţional în funcţie de sistem)
În cazul în care se montează mai multe straturi de plăci, primele straturi de placă începând de la structura metalică se montează cu șuruburi dispuse la maxim 60 de cm, iar ultimul strat cu șuruburi la 25-30 cm.
