P2.S2.CD-CD/UD@400-750.N@850_FL12.5+HYF12.5 EI30

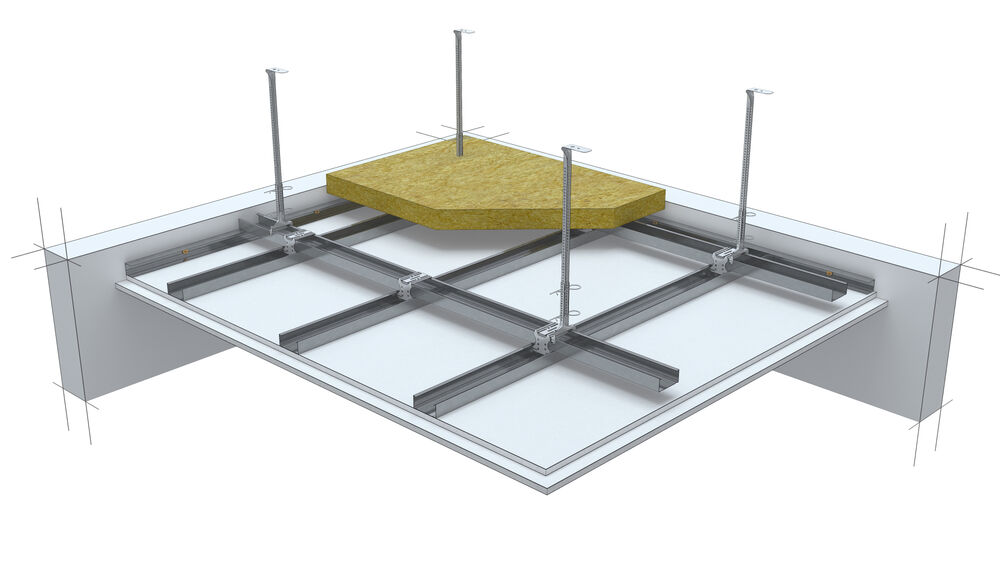

Plafon suspendat din gips-carton dublu placat cu rezistenţă la acţiunea focului EI30 de jos în sus (b→a), realizat pe o structură dublă Nida Metal formată din profile CD cu prinderi de tip racord Nonius.
Plafonul este realizat cu 1 strat de placă Nida Flam 12.5 urmat de 1 strat de placă Nida Hydroflam 12.5.
Sistemul prezintă proprietăţi de izolare acustică și rezistenţă la umiditate.

Detalii:

Tip profil: CD/CD
Interax profil structură principală: 750 mm
Interax profil structură secundară: 400 mm
Tip placă: Nida Flam 12.5, Nida Hydroflam 12.5
Nr. straturi: 2
Tip izolaţie: fără
Greutate: 28,5 kg/m²
Interax piesă prindere: 850 mm
Rezistenţă la foc: 30 min
Rw: 69 dB
Plenum: 3000 mm
Direcţie protecţie la foc: b→a
Performanţă: Rezistenţă la foc, Rezistenţă la umezeală, Izolare fonică
Tip structură: dublă
Tip prindere: Conector Nonius
Încărcare suplimentară: 0,075 kN/m²
Greutate sistem cu încărcare suplimentară: 36 Kg/m²

Avantaje:

  • înălţime mare plenum
  • rezistenţă la foc
  • rezistenţă la umiditate
  • izolare acustică superioară
  • spaţiu pentru trasee de instalaţii

Note:

  • Pentru detaliile de execuţie ale plafoanelor suspendate NIDA System P2.S2.CD/UD.N, vizualizaţi pagina 88 din cadrul broşurii Detalii tehnice de execuţie şi ghid de montaj pentru sisteme de plafoane suspendate din gips-carton.
  • Pentru ghidul de instalare al sistemelor de plafoane, vizualizaţi pagina pagina 146 din aceeași broșură.
  • Valoarea indicelui de izolare acustică la sunet aerian Rw [dB] este calculată ţinând cont de înălţimea plenumului conform piesei de suspendare (brida = 120 mm; ansamblu racord de suspensie cu tirant = 400 mm; ansamblu Nonius = 400 mm) și de o structură suport, placa din beton armat cu grosimea de 120 mm. Pentru situaţii particulare (tip și grosime planșeu, înăltime plenum, vată minerală…), valorile respective pot suferi modificări. Indicele de izolare acustică Rw face referire numai la sunetul aerian, și nu la cel de impact (Ln,w – dB). Acesta din urmă trebuie calculat independent, ţinând cont de toate straturile de finisaj ale planșeului.
  • Pentru înălţimi ale plenumului mai mari de 3 m, se va contacta departamentul tehnic Siniat
